Linha do tempo dos freios: do tambor ao ABS (e o caminho até o elétrico)

Linha do tempo dos freios: do tambor ao ABS (e o caminho até o elétrico)

Este guia conta a história do freio automotivo em imagens reais — da lógica de banda/tira (o ancestral do “freio por atrito no tambor”, muitas vezes com forração de couro ou tecido nas primeiras décadas) até o módulo eletromecânico e o brake-by-wire.

Não é paper. É ensaio técnico próprio da Wilson Tecnologia, com fotos de domínio público (Wikimedia Commons) e uma foto do autor no fechamento elétrico. Zero imagem gerada por IA. Render CAD de disco ventilado fica de fora de propósito.

Ensaio irmão (Fatec → Cybercab, decisão de produto):

→ Da ideia de freio com atuador elétrico na faculdade ao Cybercab

O fio da história (mapa rápido)

Banda / tira de atrito → freio mecânico (cabo / transmissão) → tambor hidráulico (leve) / pneumático (pesado) → servo a vácuo → disco → ABS/eletrônica → EPB / by-wire.

Na aula de freios da Fatec, hidráulico e pneumático entram como meio de acionar / alimentar o freio — não como a disciplina geral de hidráulica/pneumática (que fica fora deste texto).

1. Banda e tira: o princípio do “aperto por atrito”

Antes do disco moderno, muita frenagem era banda (cinta) apertando um tambor ou roda. Em veículos e máquinas antigas, a forração podia ser couro, tecido ou material de atrito — daí a memória de “tira de couro” que o aluno de eletrônica automotiva ainda ouve na tradição de oficina.

O princípio importa mais que a peça específica: força × atrito × raio, calor e desgaste.

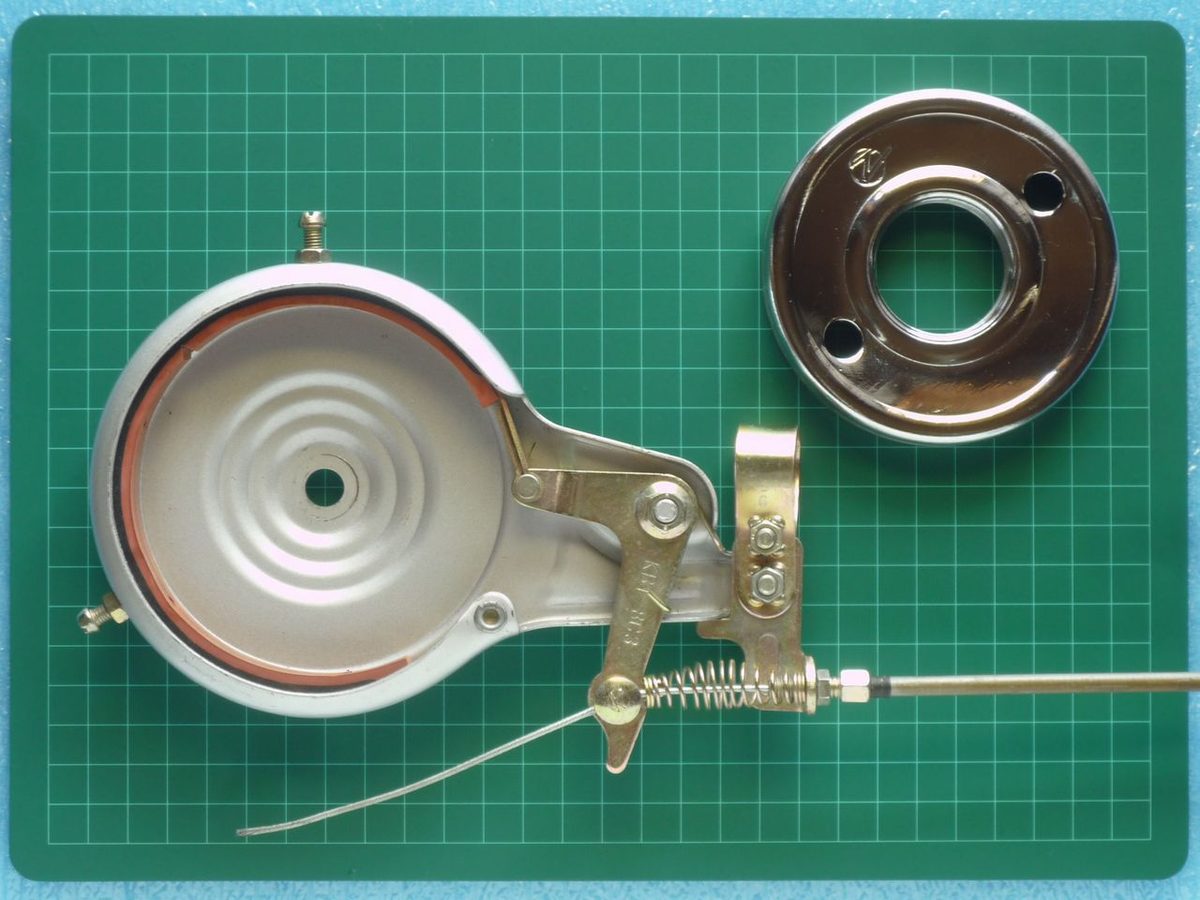

Figura 1 — Freio a banda (exemplo didático em roda de bicicleta). Princípio de cinta de atrito — ancestral conceitual do “aperto no tambor”. imoni — CC BY-SA 3.0 — arquivo b (mesma série: a).

Figura 2 — Banda de freio (aplicação industrial/mecânica). Mesma família: atrito por cinta. Fonte: Wikimedia Commons — Brake band.

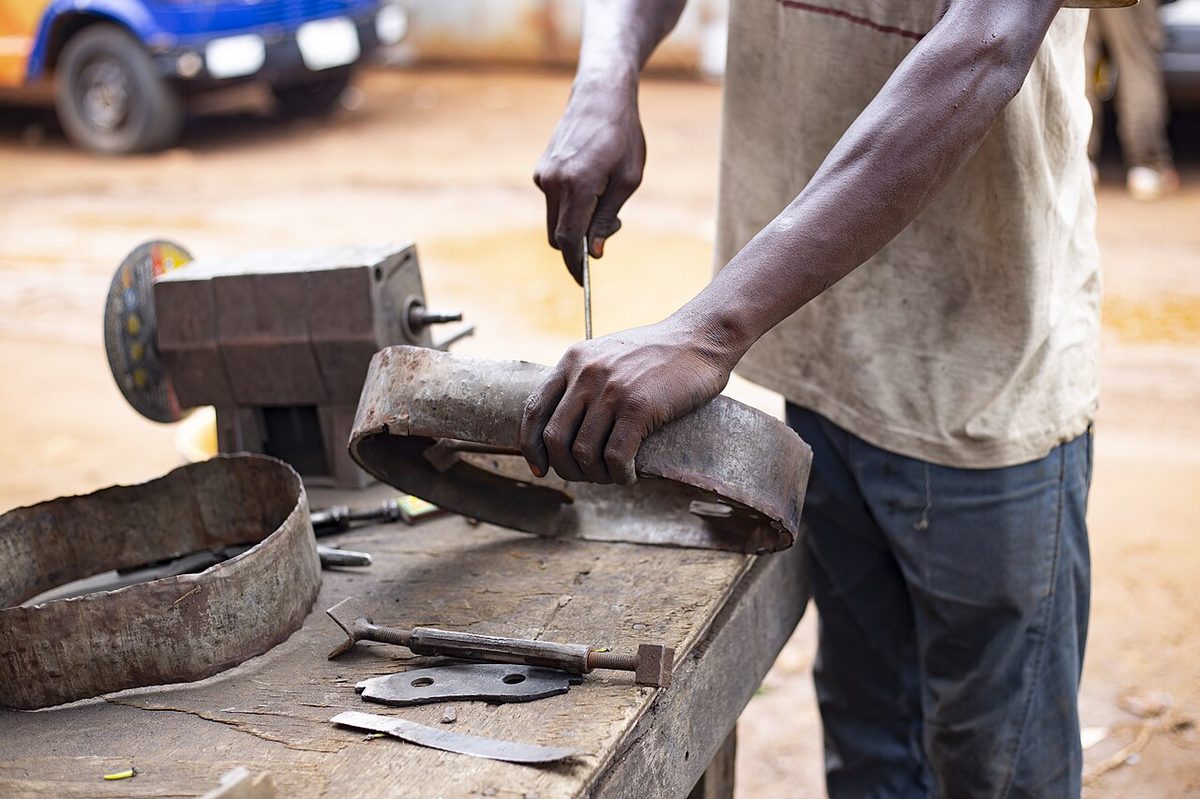

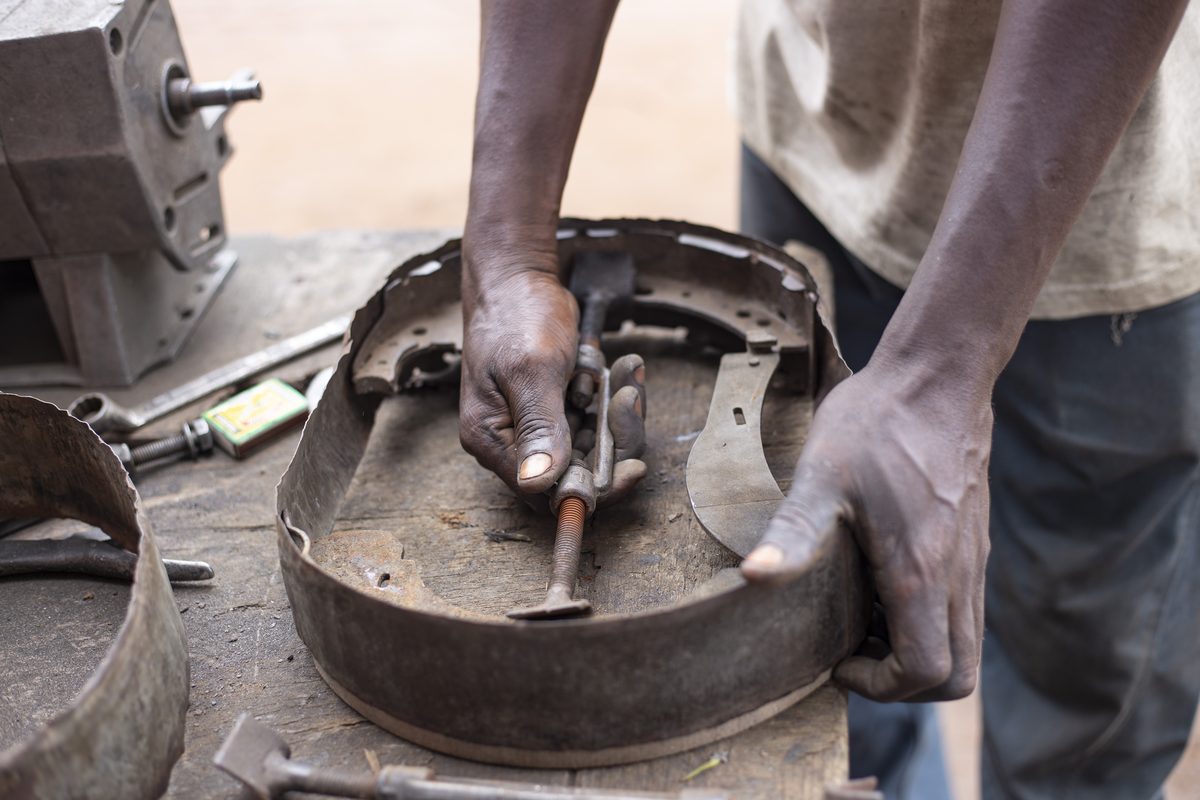

Figura 2b — Banda de freio em oficina (escala e desgaste reais). Amuzujoe — CC BY-SA 4.0 — arquivo.

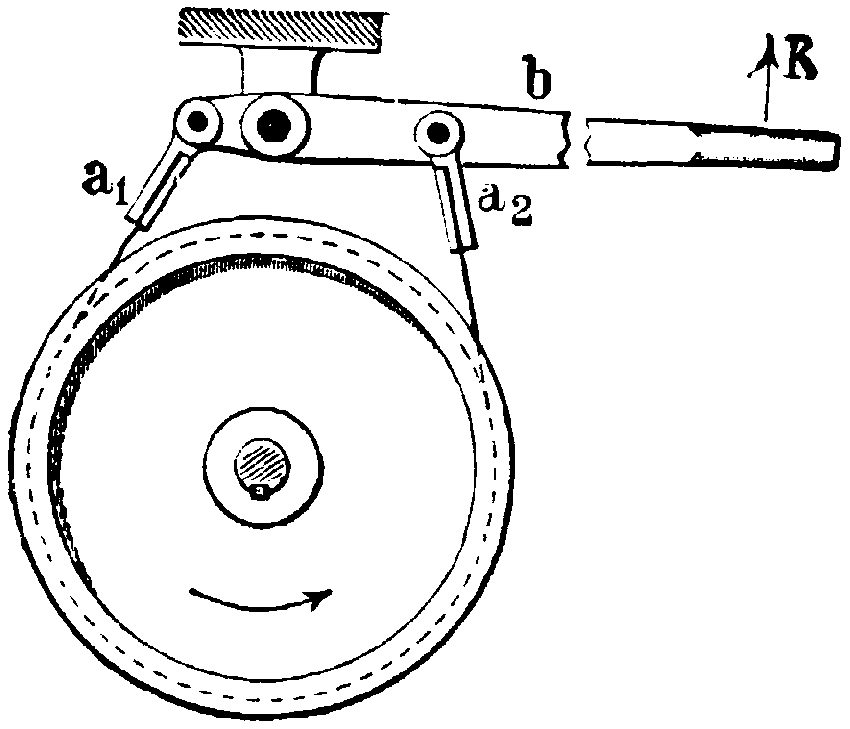

Figura 3 — Ilustração histórica de freio a banda (Nordisk familjebok, anônimo). Domínio público (PD-Ugglan / PD-anon-70-EU) — arquivo.

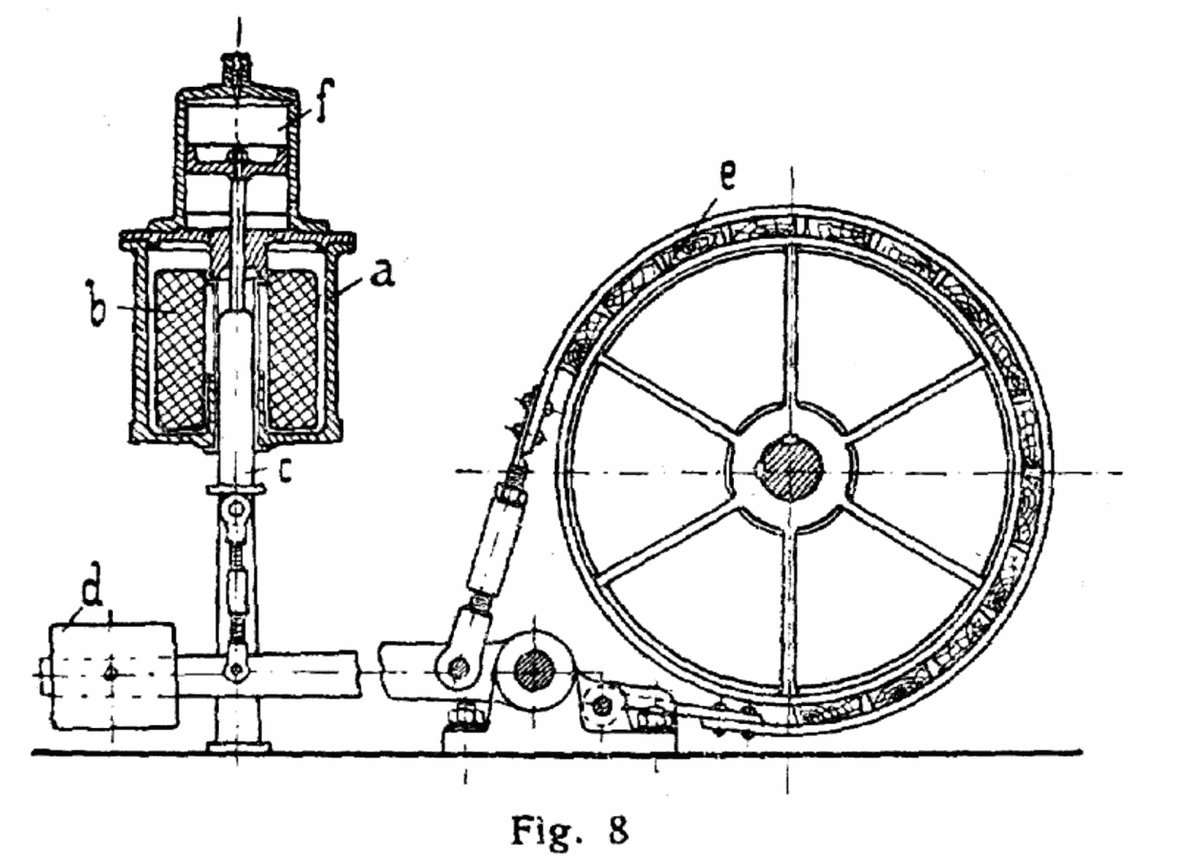

Figura 3b — Freio a banda em gravura técnica de 1904 (Lexikon der gesamten Technik / Otto Lueger; locomotiva/máquina). Domínio público — arquivo. Proxy datado do princípio de cinta; não é close de lonas de couro de carro de passeio (quase inexistente no Commons).

2. Freio mecânico nos primeiros carros (Model T)

No Ford Model T, o freio de serviço e o de estacionamento passam por lógica mecânica (pedais, bandas na transmissão / eixos — conforme o ano e o manual). Não é “ABS com ECU”: é cabo, alavanca, banda e cultura de ajuste.

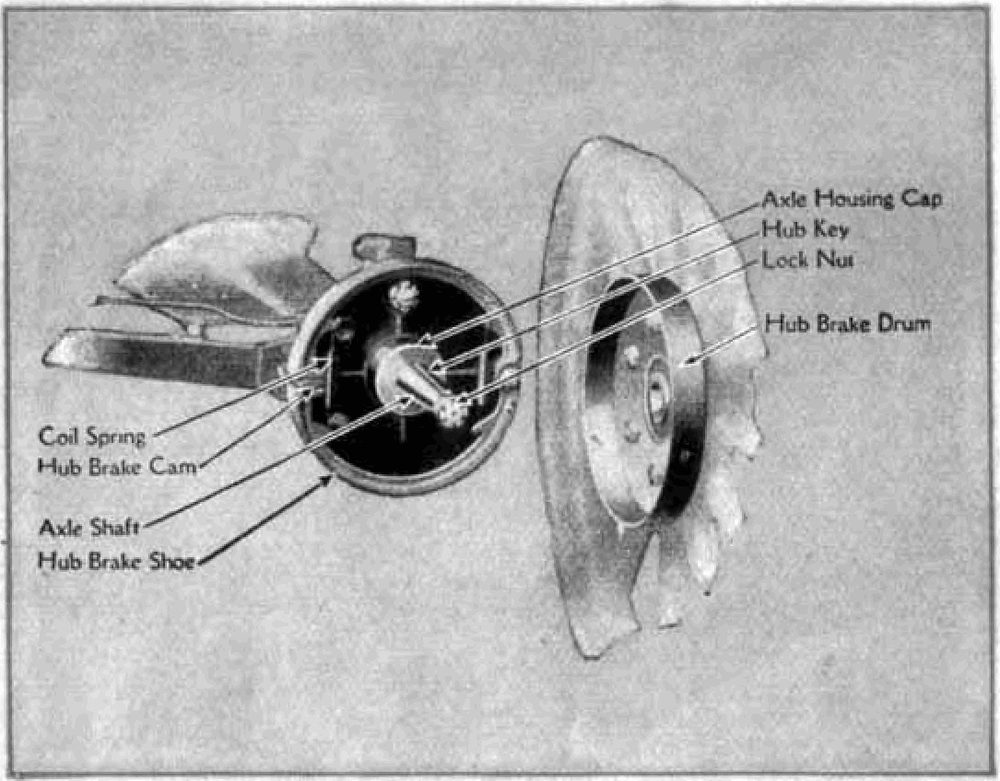

Figura 4 — Freio de emergência / banda no Model T (manual Ford 1919, domínio público). Fonte: Wikimedia Commons — Ford model t 1919 emergency brake. Autor: Ford Motor Company.

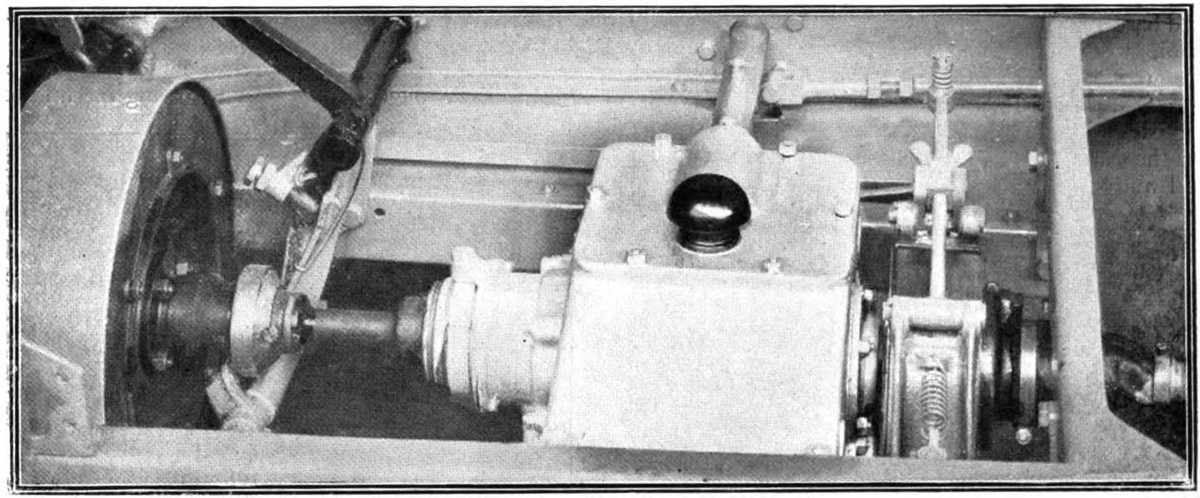

Figura 4b — Embreagem, câmbio e freio de transmissão (Austin 10, material de 1912, domínio público). Fonte: Wikimedia Commons — Austin 10 clutch gearbox and footbrake.

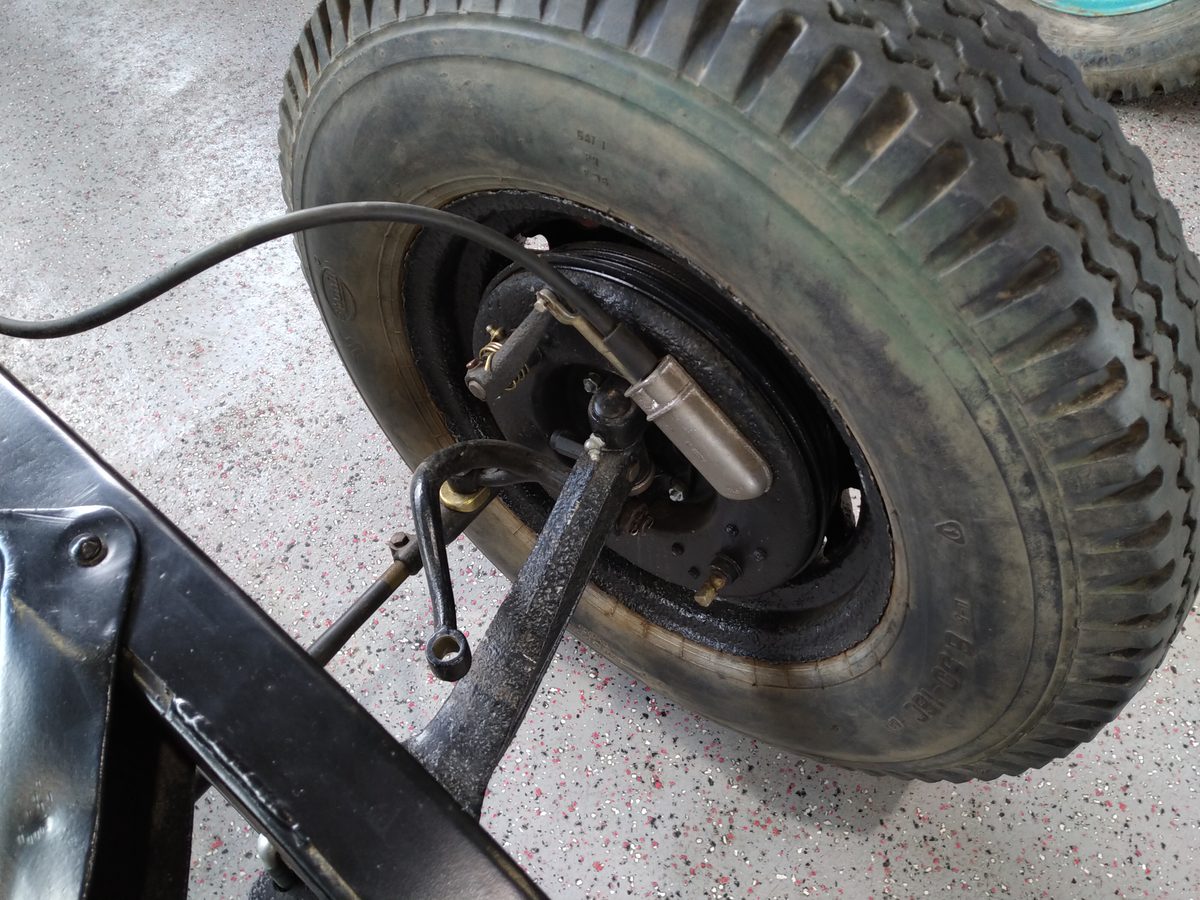

Figura 4c — Freios mecânicos a cabo em GAZ M-1 (foto real). DL24 — CC BY-SA 4.0 — arquivo.

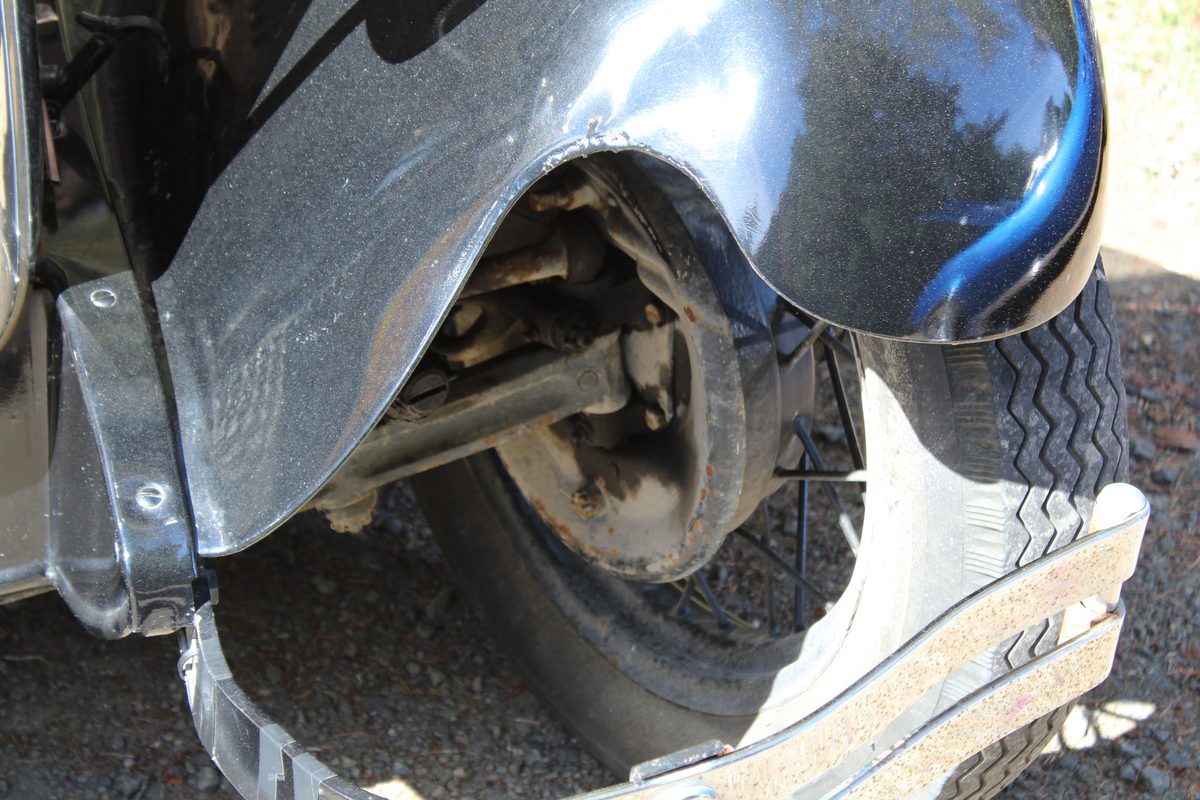

Figura 4d — Cubo/tambor mecânico em Ford Model A (1930, foto de exposição). Thorsten Lindner — CC BY-SA 4.0 — arquivo.

3. Tambor hidráulico: sapatas, cilindro e oficina

O tambor com cilindro de roda hidráulico e sapatas vira o padrão do século XX no leve (e o pneumático no pesado). Fluido transmite força; lonas gastam; molas e regulagem entram na manutenção.

Figura 5 — Tambor em Fusca anos 1950. Palauenc05 — CC BY-SA 4.0 — arquivo.

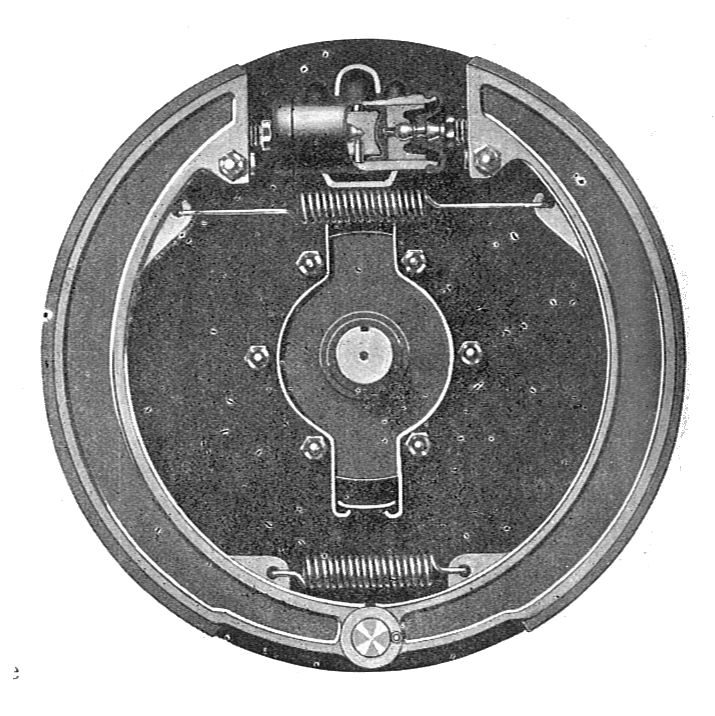

Figura 5b — Referência histórica Lockheed twin-shoe hidráulico (Montagu, 1928; domínio público — ilustração de época, não foto). Fonte: Wikimedia Commons — Lockheed twin-shoe hydraulic drum brake.

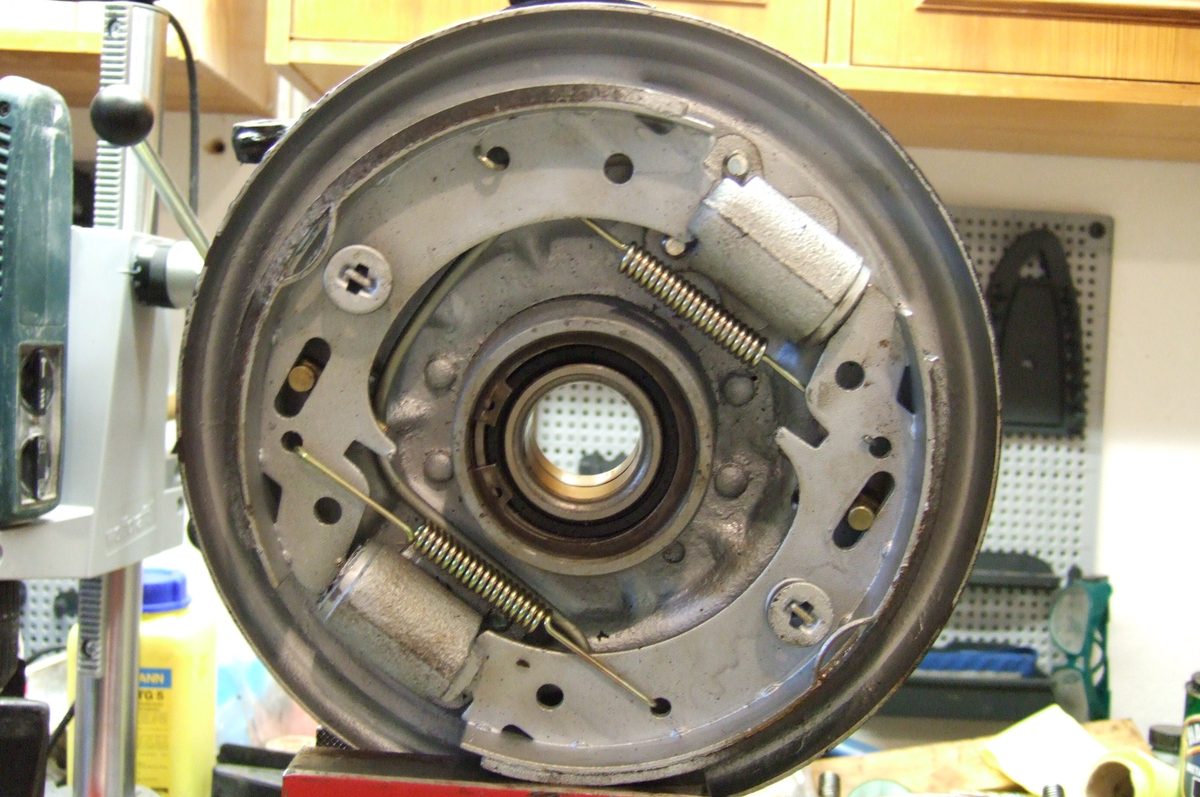

Figura 5c — Sapatas duplex hidráulicas (Trabant 601, foto). Konrad Aust — CC BY-SA 3.0 — arquivo.

Figura 6 — Tambor aberto: sapatas, molas, cilindro hidráulico. -WesK- / via wkinsler.com — CC BY-SA 3.0 — arquivo.

Figura 7 — Conjunto de tambor aberto (outro veículo). Rainerhaufe — CC BY-SA 4.0 — arquivo.

Figura 8 — Sapata e hardware em manutenção. dave_7 (Flickr) — CC BY-SA 2.0 — arquivo.

Figura 9 — Sapatas (ganasce) em detalhe. A7N8X — CC BY-SA 3.0 — arquivo.

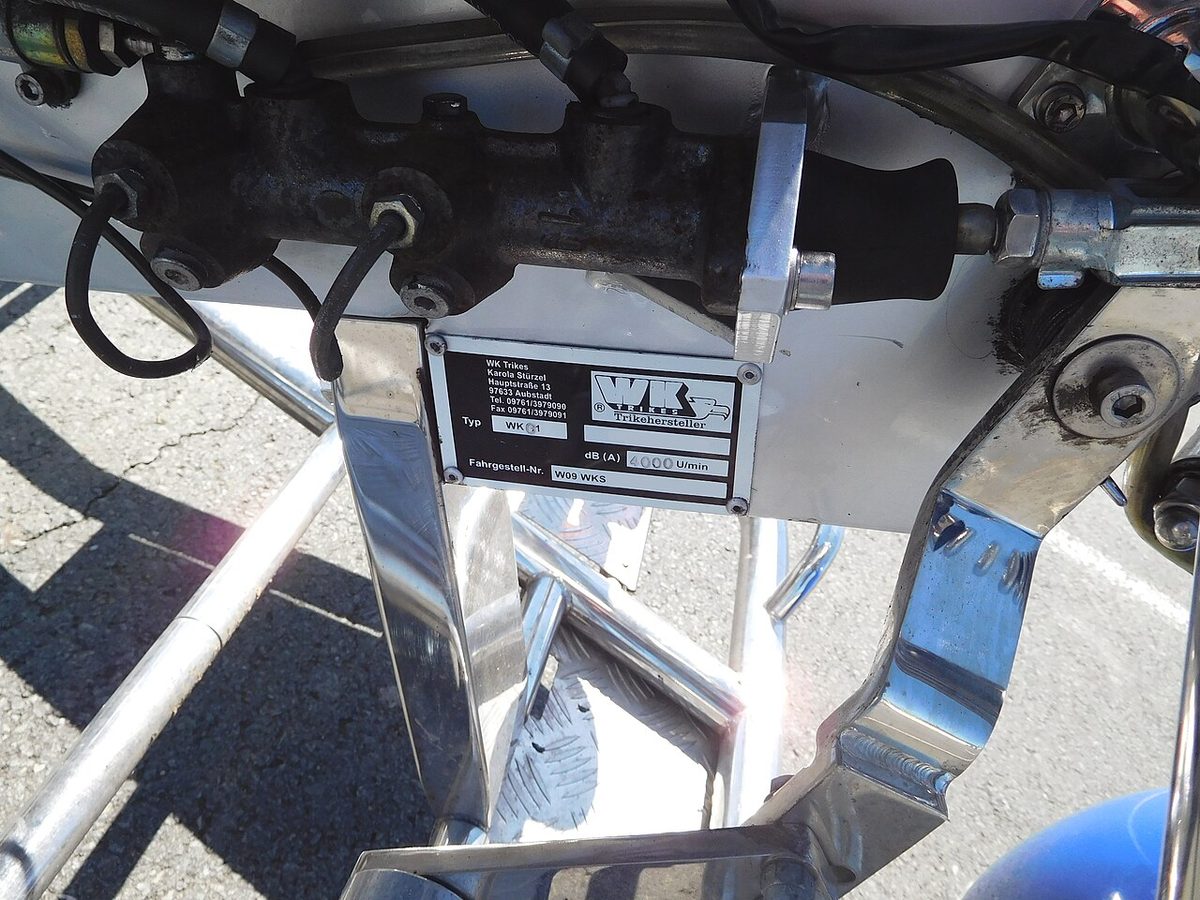

Figura 9b — Cilindro mestre hidráulico (exemplo em trike). Cjp24 — CC BY-SA 4.0 — arquivo. O pedal empurra o êmbolo; o fluido leva pressão às rodas.

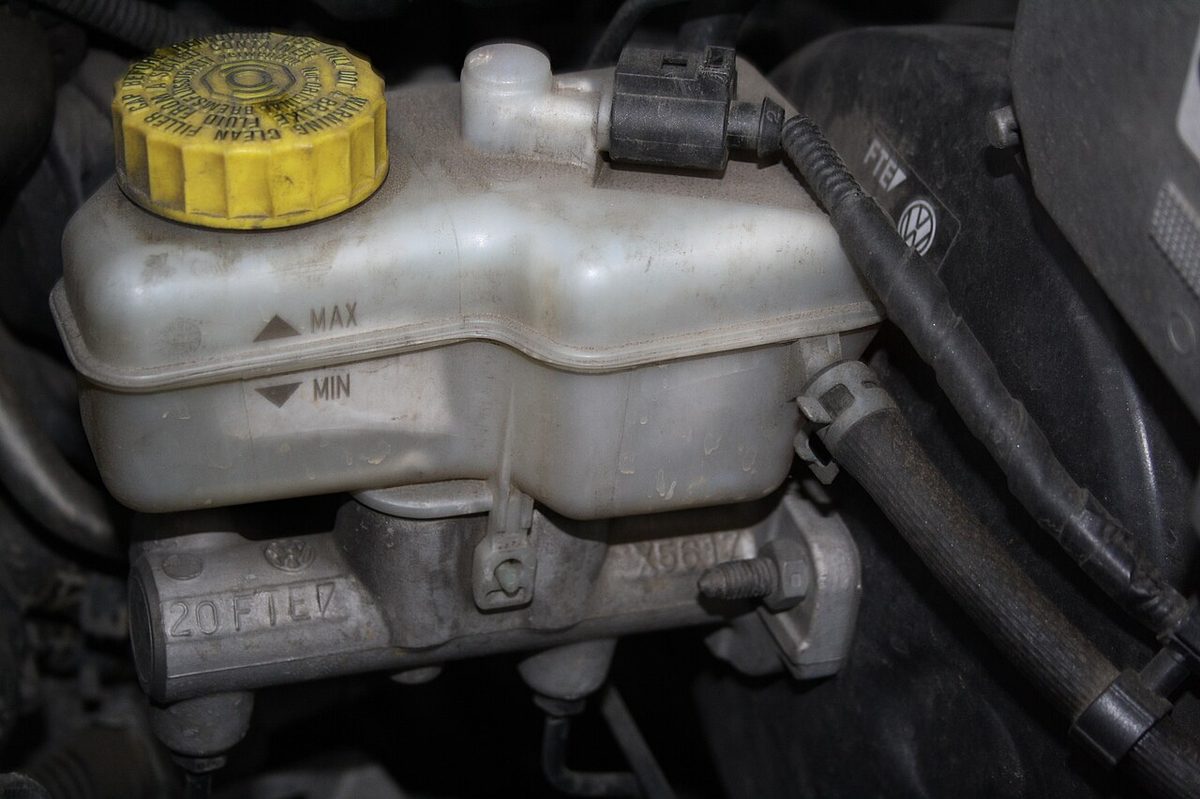

Figura 9c — Reservatório de fluido (DOT 4) sobre o cilindro mestre. Frettie — CC BY 3.0 — arquivo. Nível MIN/MAX e sensor de nível: a face “hidráulica” que o motorista/oficina vê no compartimento do motor.

3b. Pneumático no pesado (ar comprimido)

No caminhão e no ônibus, o meio de alimentar / acionar o freio de serviço é tipicamente ar comprimido — mesma aula de freios da Fatec, outro fluido de trabalho. Cilindro tipo spring brake (máxi), válvula de pé e engates (gladhand) no reboque são a cara da oficina de pesados.

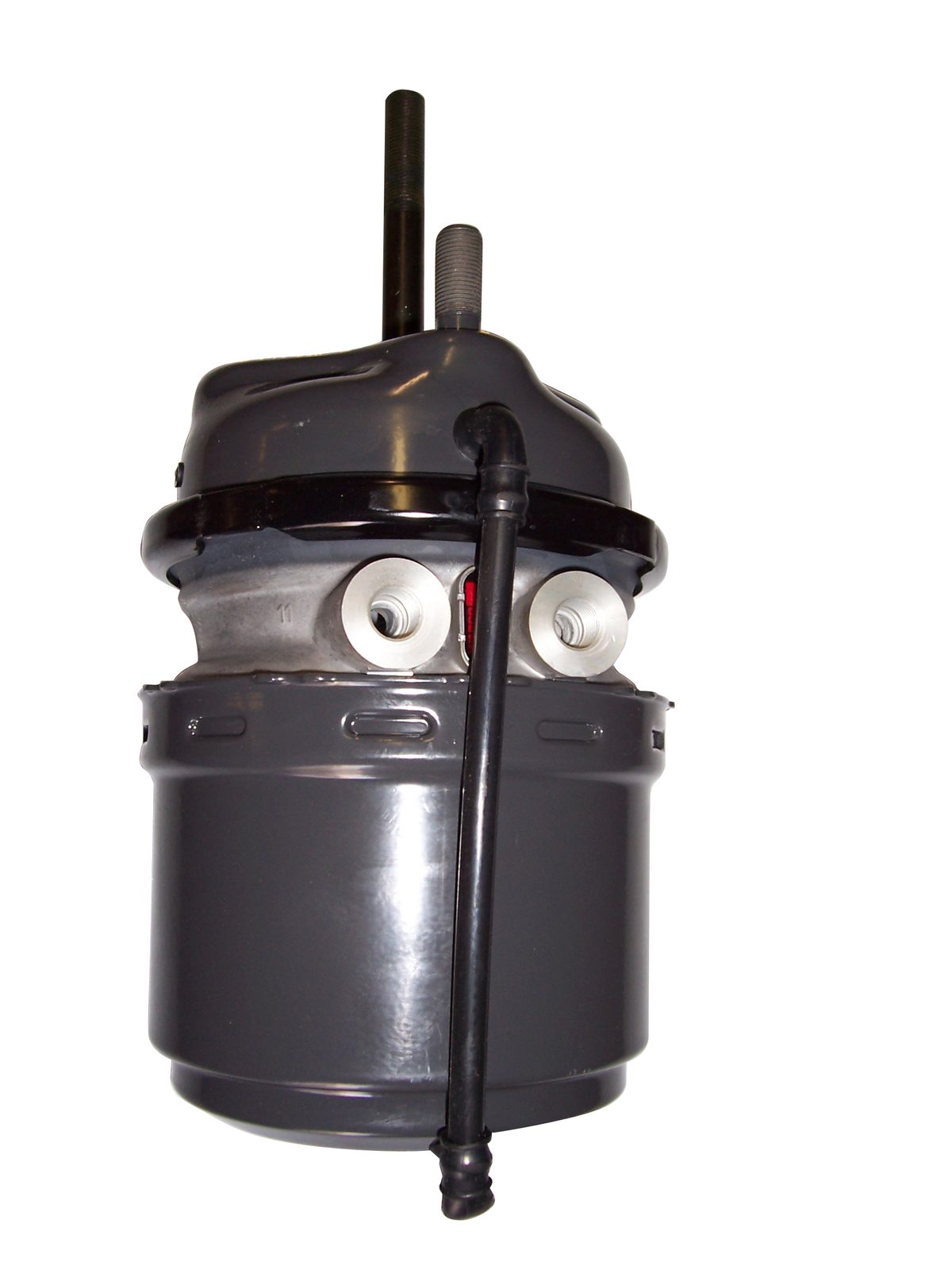

Figura 9d — Cilindro de freio a ar tipo spring brake (“máxi”). Panoha — CC BY-SA 3.0 — arquivo.

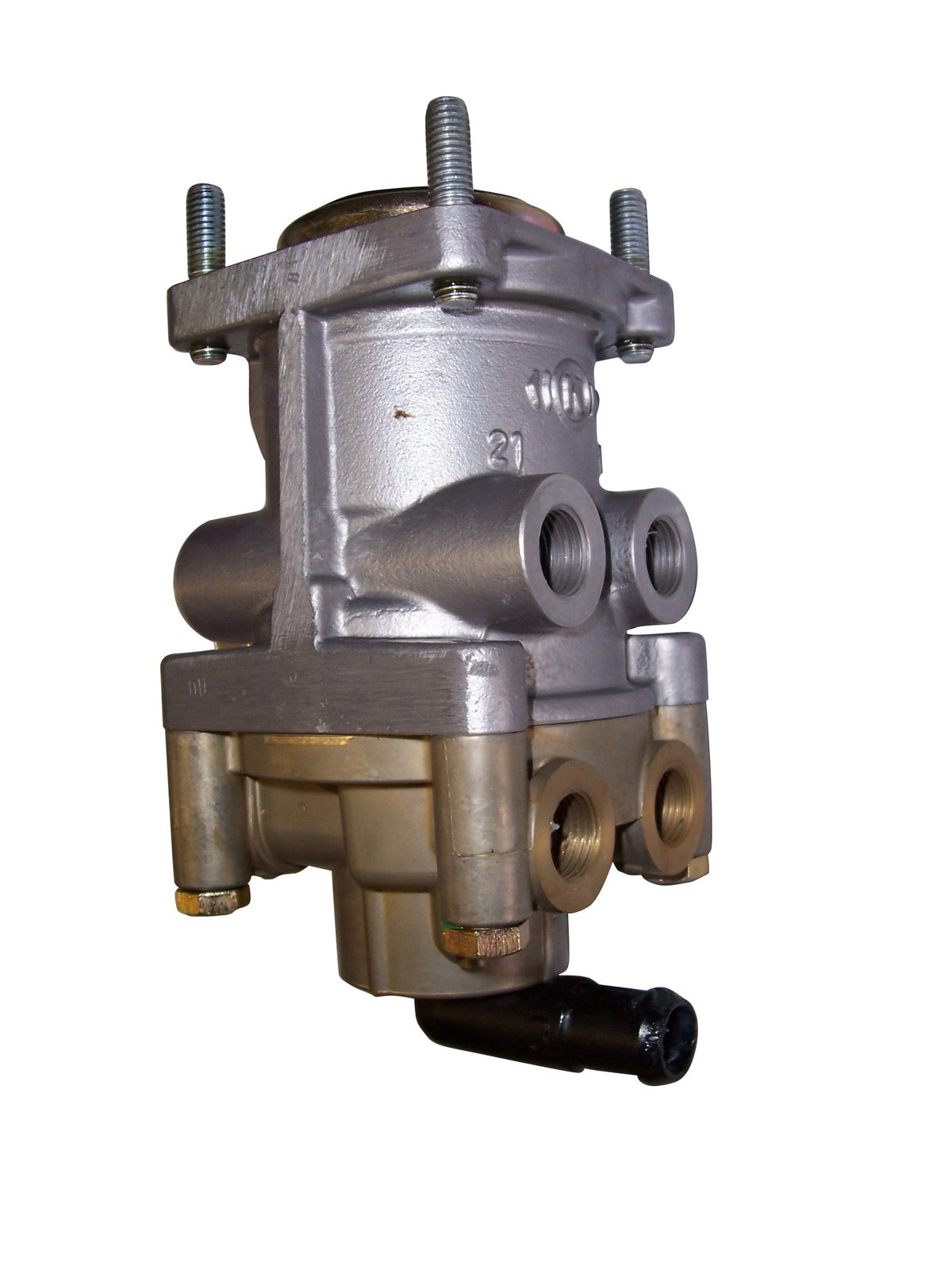

Figura 9e — Válvula de pé (foot valve): o pedal modula pressão de ar no circuito. Panoha — CC BY-SA 3.0 — arquivo.

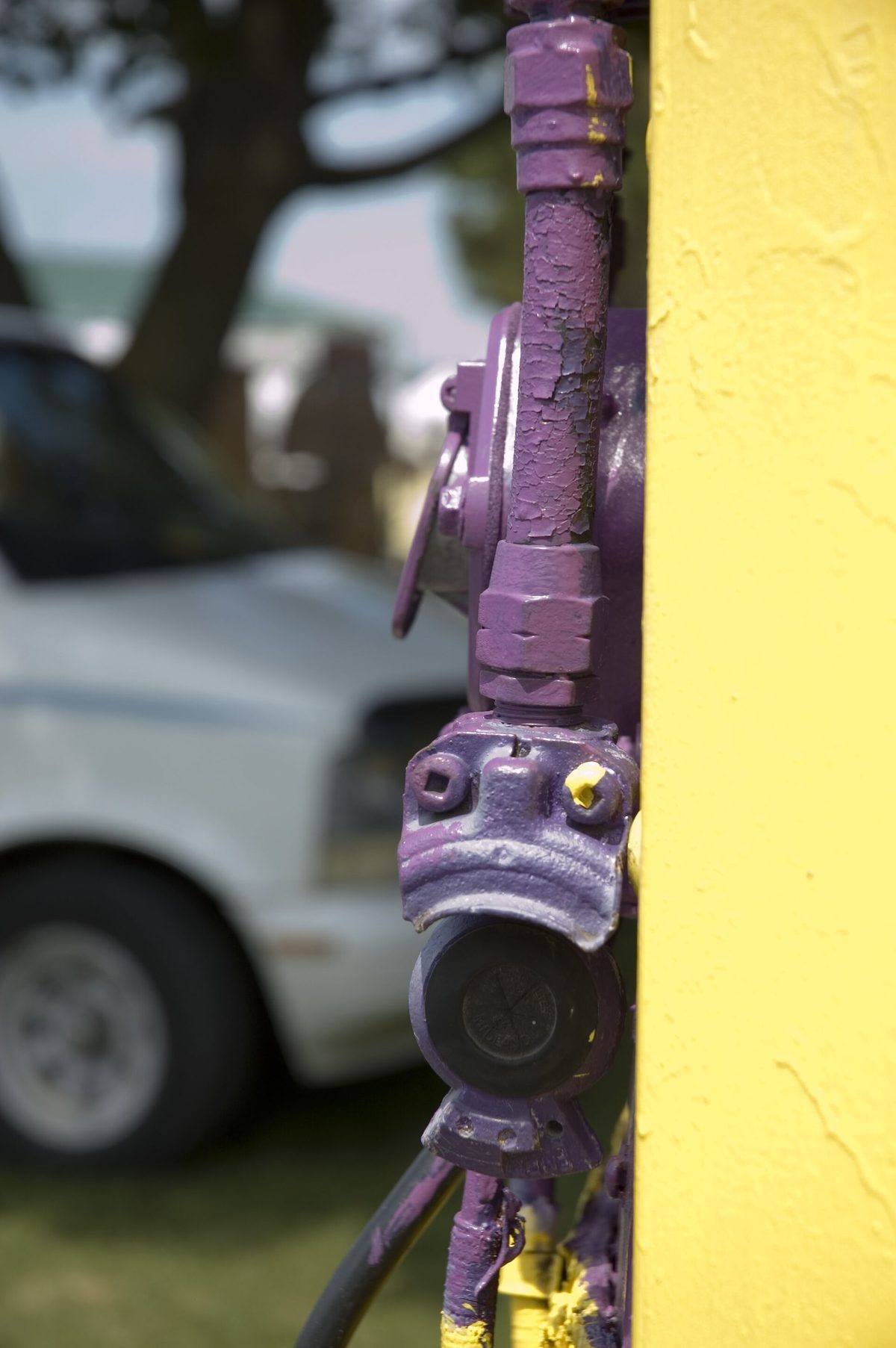

Figura 9f — Gladhand: engate rápido de linha de ar entre cavalo e reboque. phot0geek (Flickr) — CC BY-SA 2.0 — arquivo.

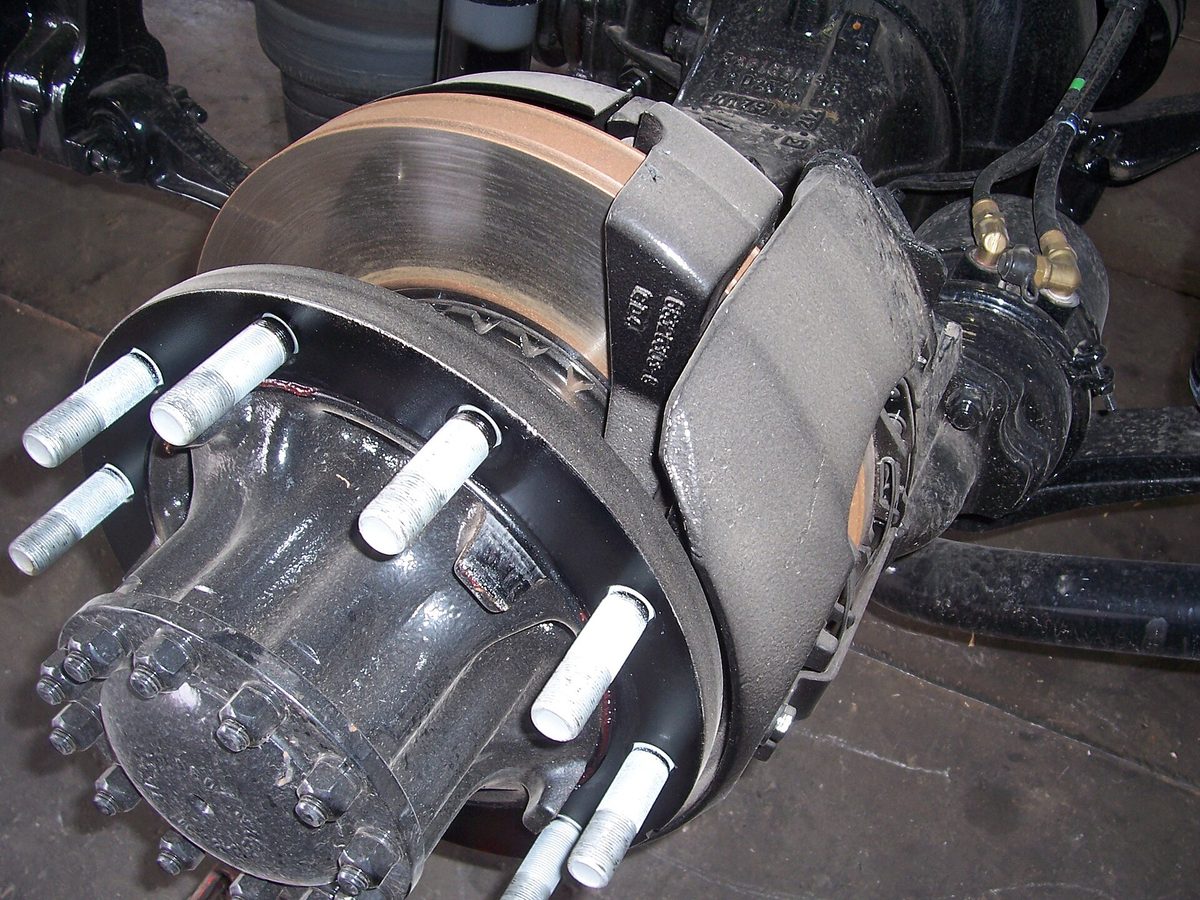

Figura 9g — Disco atuado a ar em veículo pesado (pneumático também freia em disco). Panoha — CC BY-SA 3.0 — arquivo.

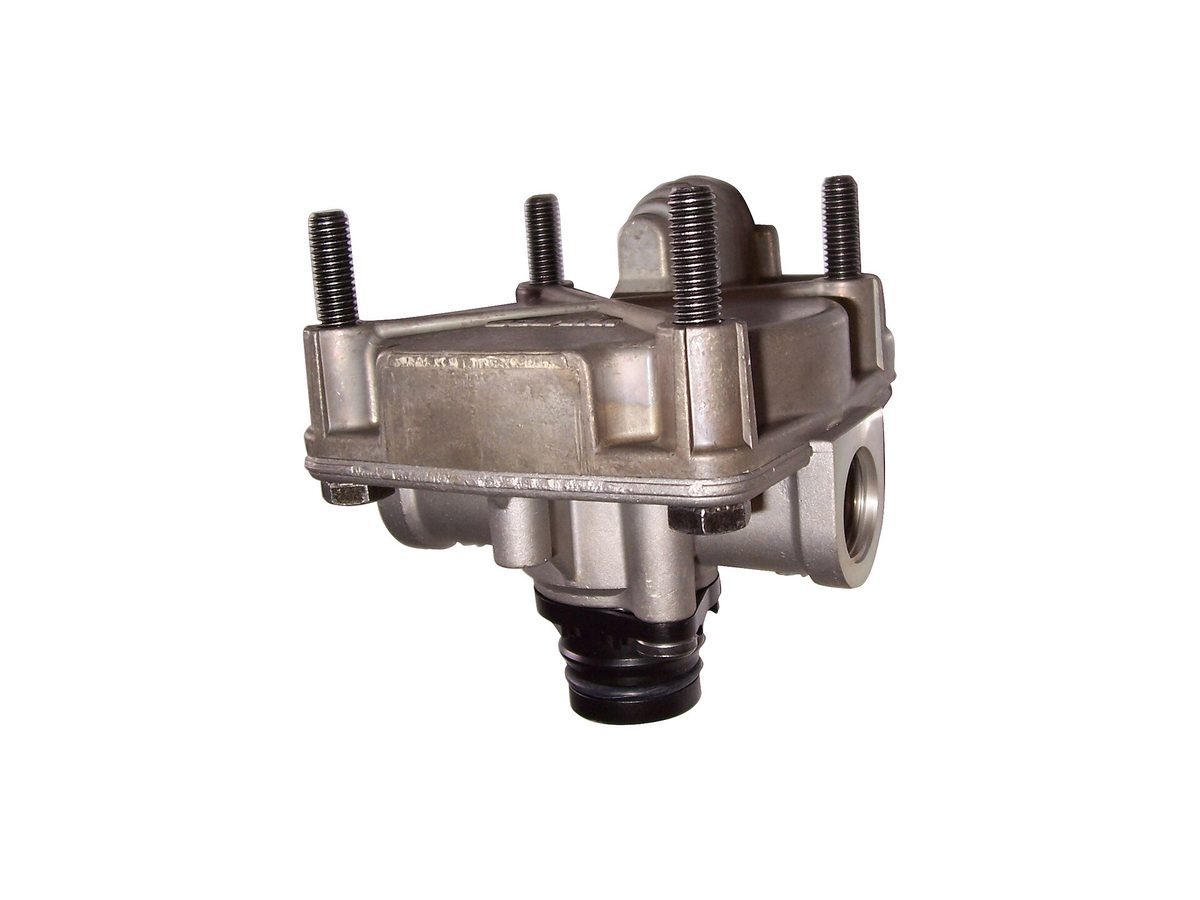

Figura 9h — Válvula relay: reduz atraso de resposta nas linhas longas do conjunto. Panoha — CC BY-SA 3.0 — arquivo.

4. Servo a vácuo: menos esforço no pedal

O servofreno (booster a vácuo) multiplica a força do pé usando depressão do motor (ou bomba em alguns arranjos). O freio continua hidráulico no circuito — o servo só ajuda o acionamento.

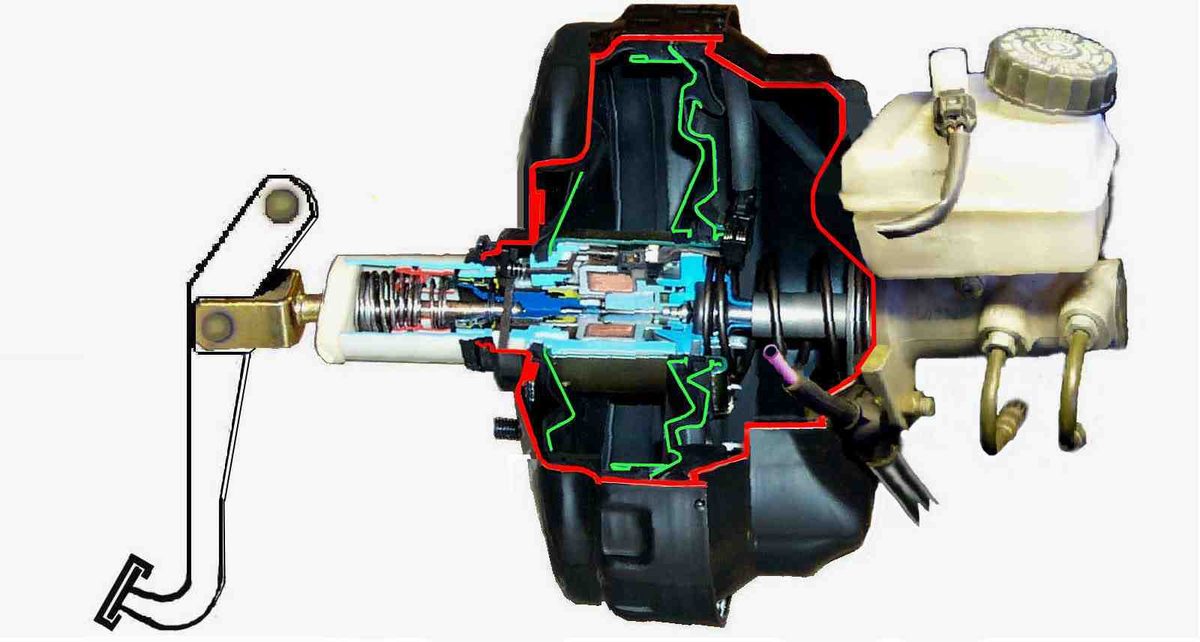

Figura 10 — Servo a vácuo seccionado (didático). Paul Day — CC0 — arquivo.

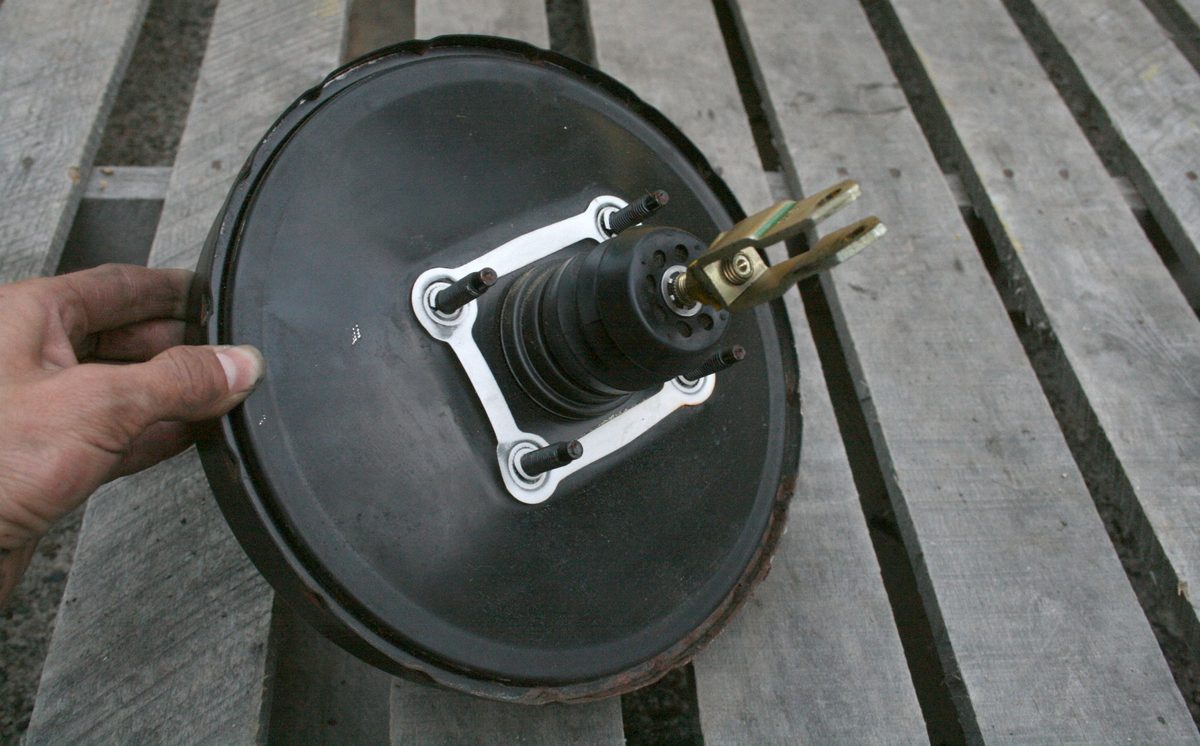

Figura 11 — Servo a vácuo instalado (Geo Storm 1990). Ildar Sagdejev — CC BY-SA 4.0 — arquivo.

5. Disco e pinça: refrigeração e pastilha

O disco abre o atrito às faces ventiladas (quando for o caso) e à pinça com pastilhas. No serviço de freio de rua, a pinça ainda é tipicamente hidráulica; o “elétrico” do dia a dia costuma ser o estacionamento (EPB).

Figura 12 — Disco + pinça (Caterham). Brian Snelson / Flickr exfordy — CC BY 2.0 — arquivo.

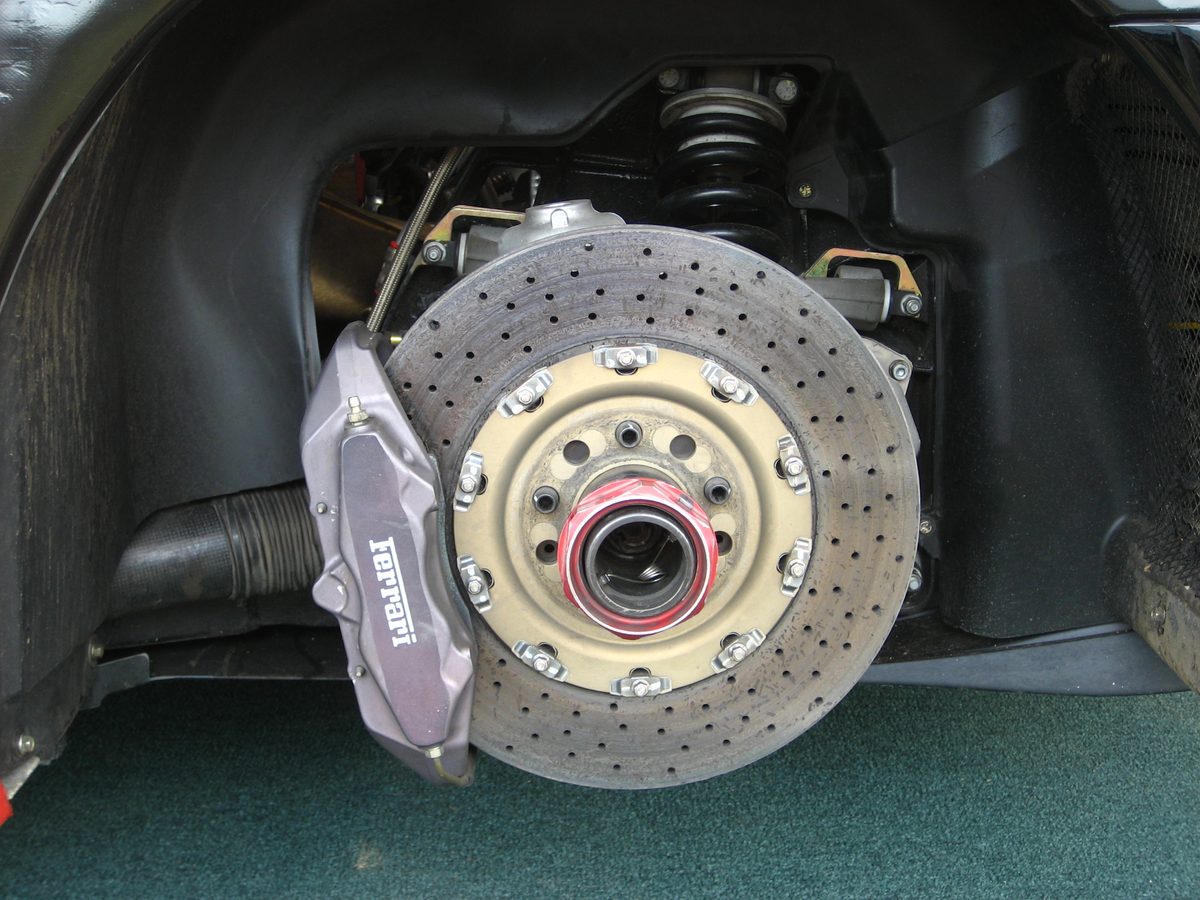

Figura 13 — Conjunto disco/pinça de alto desempenho (Ferrari F430 Challenge). The359 — CC BY-SA 3.0 — arquivo.

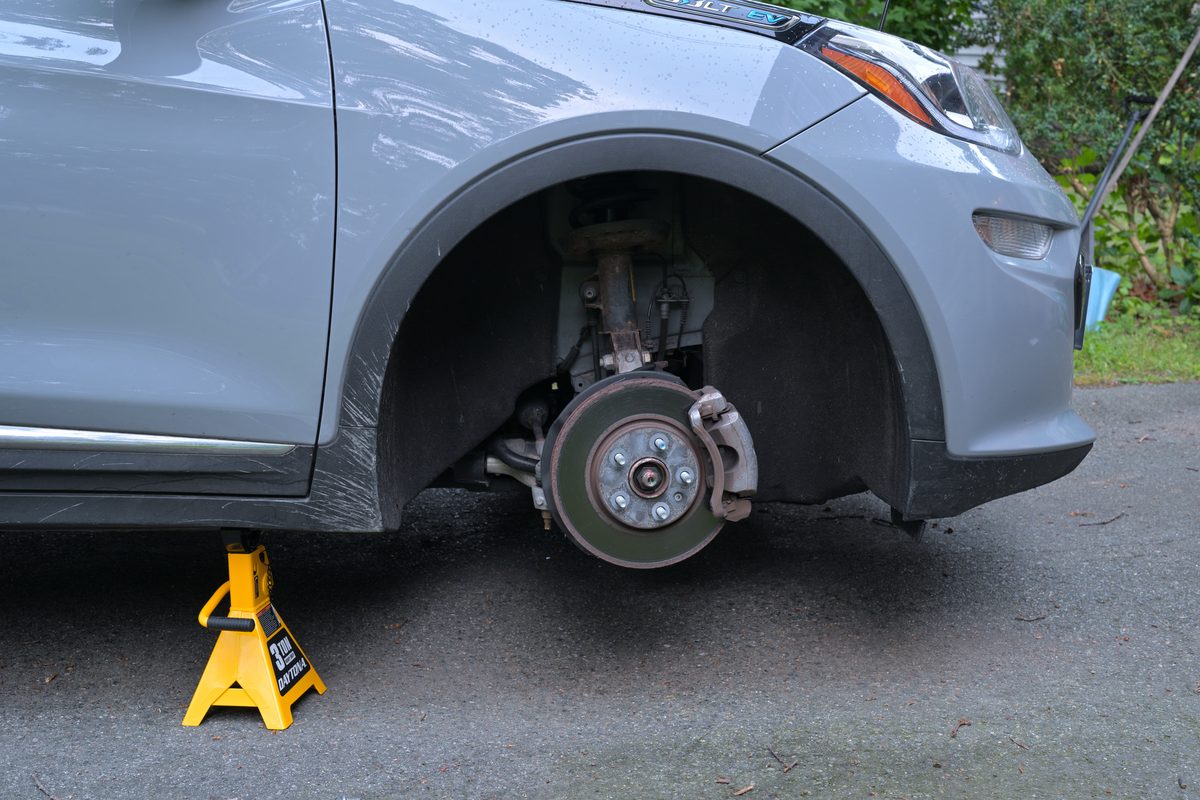

Figura 13b — Disco dianteiro em carro de produção (Chevrolet Bolt EV 2020). 4300streetcar — CC BY 4.0 — arquivo.

6. ABS: o computador entra no freio

Com o ABS, sensores de roda e válvulas passam a modular pressão. O marco histórico Bosch ABS-2 (1978) mostra a eletrônica ainda em placas “visíveis” — ancestral do ESP/EBD.

Figura 14 — Controlador ABS Bosch ABS-2 (1978). Tomwsulcer — CC0 — arquivo. Computer History Museum (doação Robert Bosch GmbH).

7. Módulo elétrico no disco: EPB e a porta do by-wire

Aqui o envelope muda: mecânica de disco mais módulo eletromecânico. O estacionamento deixa a alavanca + cabo e vira botão / EPB na pinça; brake-by-wire de serviço completo é outro degrau (redundância, falha segura, homologação).

Figura 15 — Disco/pinça com módulo elétrico (foto real fornecida pelo autor). Ilustra EPB/atuação elétrica no envelope moderno — não é especificação do Cybercab.

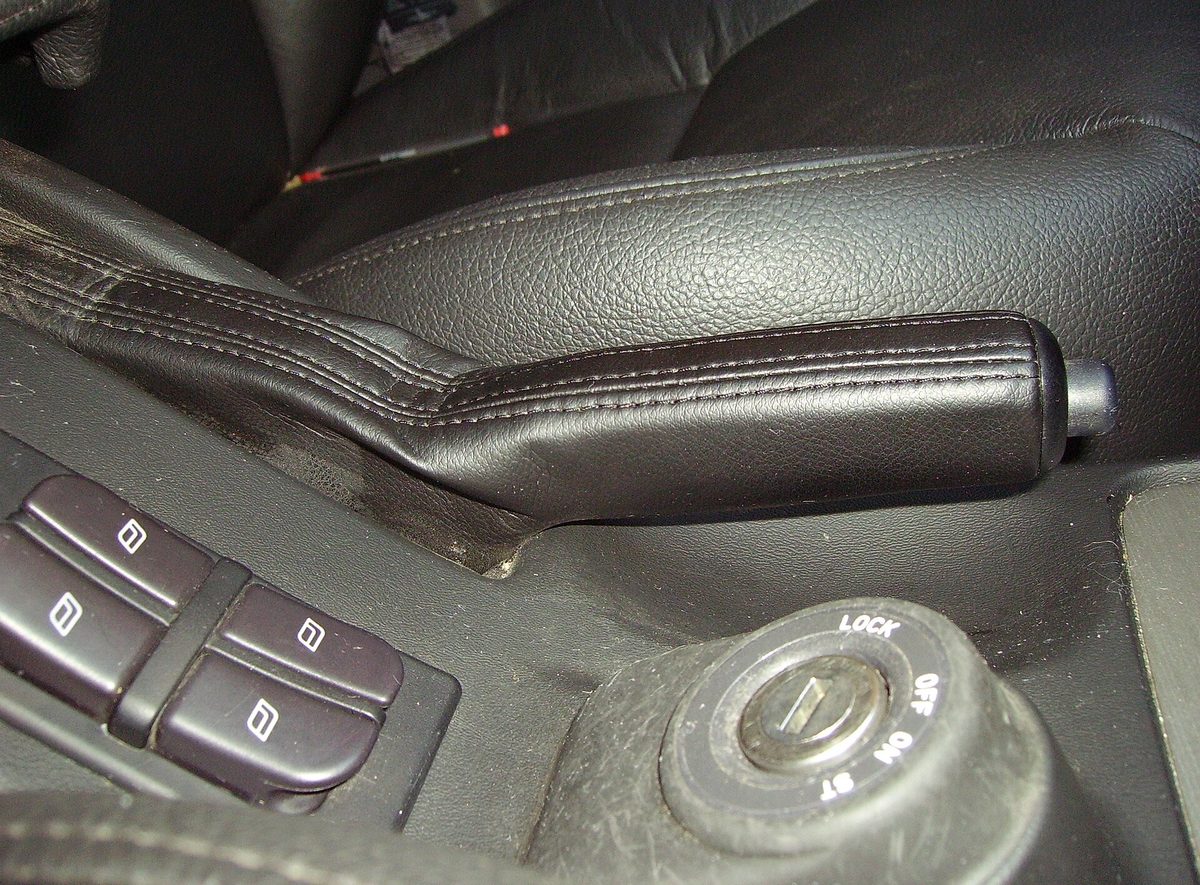

Figura 15a — Alavanca de freio de mão mecânico (Saab 9-5): cabo + trava, sem motor elétrico na pinça. Ballista — CC BY-SA 3.0 — arquivo. Contraste direto com o botão EPB abaixo.

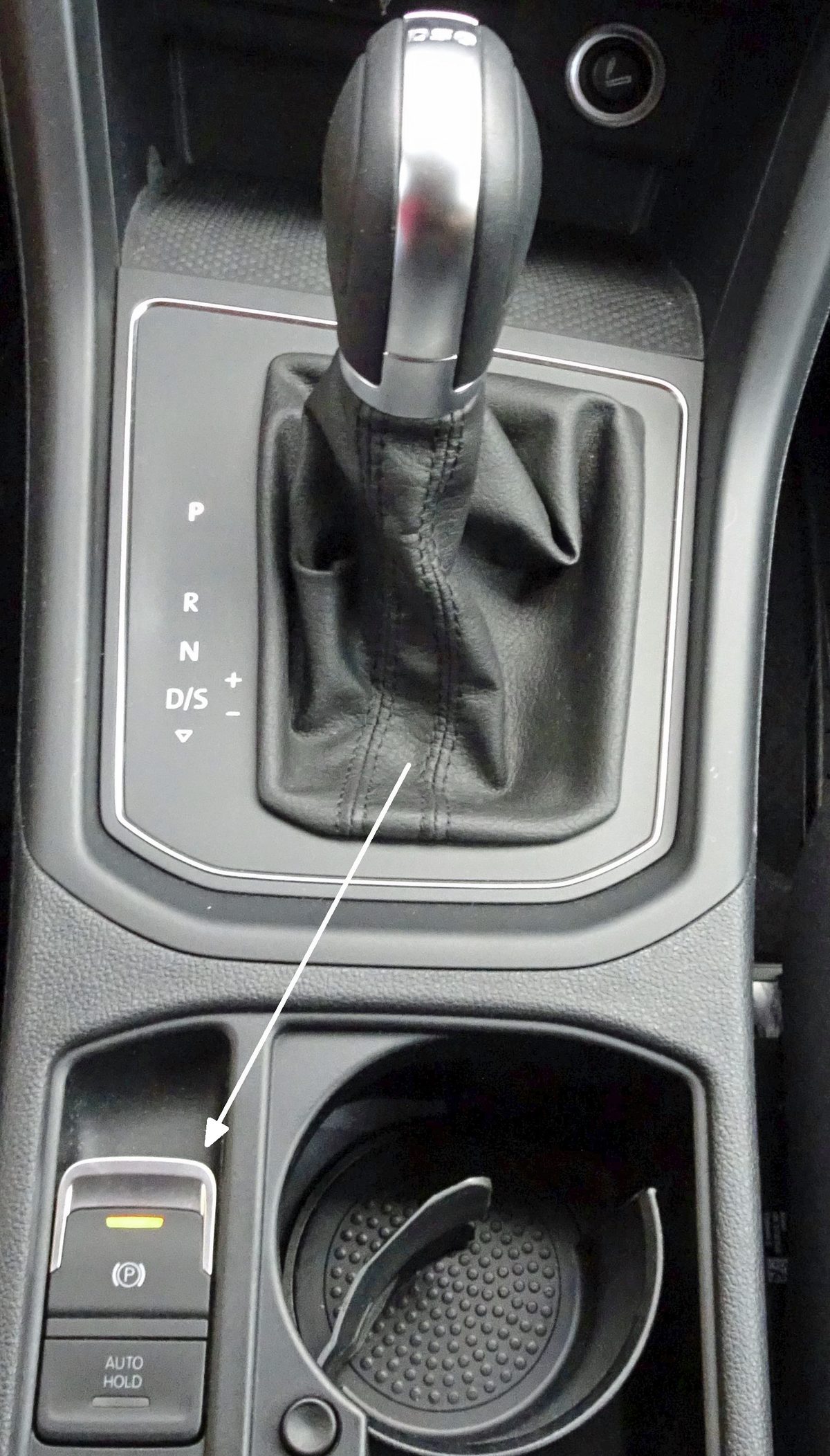

Figura 15b — Interface de EPB no console (VW Touran). Abby M. — CC BY-SA 3.0 — arquivo. No Commons quase não há close-up rotulado de motor EPB na pinça; o botão marca a etapa “estacionamento elétrico” no cockpit.

Mapa mental (sem romance)

Hidráulico e pneumático neste guia

Significam o meio de acionar / alimentar o freio de serviço — como nas aulas de freios — não o tratado da disciplina geral de hidráulica e pneumática da Fatec.

O que muda para o estudante de eletrônica automotiva

Cada salto na linha do tempo muda onde está o problema:

1. Banda/couro — atrito e ajuste manual; pouco a medir com scanner.
2. Mecânico — cabos, folgas, sensação de pedal “direto”.
3. Hidráulico — fluido, ar no circuito, sangria, vazamento.
   3b. Pneumático — compressor, válvula de pé, spring brake, gladhand, vazamento de ar.
4. Servo — depressão, válvulas de vácuo, pedal duro com motor falhando.
5. Disco — pastilha, empenamento, temperatura, pinça flutuante vs fixa.
6. ABS — sensor de roda, válvula, ECU, código de falha.
7. Elétrico / by-wire — corrente, latência, modo degradado, EMC, homologação.

Por isso a ideia de “só trocar por atuador elétrico” assusta na aula: você não herda automaticamente a cultura de manutenção do hidráulico.

Limites honestos deste guia

• Fotos são exemplos de cada lógica, não a peça do seu carro.
• Não inventamos datas de “invenção única” do disco ou do ABS além do marco Bosch ABS-2 exibido.
• Pneumático de caminhão tem set próprio (spring brake, válvula de pé, gladhand, disco a ar, relay); o restante do ensaio ainda privilegia o leve + marco eletrônico.
• Couro: na história oral e em bandas antigas a forração podia ser couro/tecido; as fotos de banda ilustram o princípio, não um museu de lonas de couro datadas.
• Close-up de tira de couro automobilística datada quase não existe no Commons; usamos banda real, gravura Lueger 1904 e (sem confundir) não usamos correia de transmissão industrial como se fosse freio de carro. Atuador EPB na pinça e brake-by-wire de serviço claros também são raros — proxies: alavanca mecânica vs botão EPB + módulo elétrico do autor.

Para o ensaio Cybercab

Com essa base visual, o texto-irmão discute ideia de atuador elétrico na Fatec, normas e quem decide implementar:

→ Da ideia de freio com atuador elétrico na faculdade ao Cybercab

Créditos das imagens

Figuras 1–15a/b (incl. 2b, 3b, 9b–9f): Wikimedia Commons — autor e licença (CC0 / CC BY / CC BY-SA / PD) em cada legenda; pack e atribuição com Analista de Veículos. Figura 15 (módulo): autor. Nenhuma imagem gerada por IA.
